德國 Metronix 單相伺服驅動器 BL 4304-C 30Ω 制動電阻支持多編碼器

當應用需要的動態性、精度和功率儲備時，Metronix 產品就會投入使用。每年有超過 70.000 個伺服驅動器離開布倫瑞克工廠。重點是中央開關柜伺服驅動器和分散式伺服驅動器。

所有產品都構建在主硬件平臺上，并且基于Metronix標準設備，可以快速適應客戶的特定要求。這種定制為用戶提供了高度的自由度。各個領域積極進取的團隊確保未來的成功。Metronix 嵌入全球運營的 Apex 工具集團，在 8.000 個國家/地區擁有 30 多名員工，通過全球銷售和服務結構為客戶提供支持。



BL 4304-C 型號介紹

單相伺服驅動器

性能與動態特性，內部采樣時間＜32 微秒

USB 和以太網作為參數設置接口

板載現場總線：EtherCAT、PROFINET、CANopen、Ethernet Powerlink

通用編碼器評估：HIPERFACE®、HIPERFACE DSL®、EnDat 2.2、旋轉變壓器、模擬和數字增量編碼器、BiSS



技術數據

電源電壓：3×230…480 VAC [±10 %]，45…66 Hz

控制電壓：24 VDC [±20 %] (0.35 A)⁽¹⁾

直流母線電壓：565 VDC（當 U_mains = 400 VAC 時）

輸出功率：1.6 kW

2 秒最大輸出功率：4.8 kW

額定輸出電流：4 A_rms

2 秒最大輸出電流：12 A_rms

內部制動電阻：30 Ω

持續功率 / 脈沖功率：50 W / 24 kW

外部制動電阻：≥30 Ω

保持制動器：24 VDC，最大 2 A

尺寸（伺服驅動器 高 × 寬 × 深）：230×67×200 mm；帶安裝板時 275×67×200 mm

重量：2.9 kg

編碼器評估：EnDat 2.2、HIPERFACE®、HIPERFACE DSL®、旋轉變壓器、帶 / 不帶換相信號的模擬和數字增量編碼器、BiSS（C 型）

接口：USB 2.0、以太網、CAN 總線、EtherCAT、PROFINET、MicroSD 卡、Ethernet Powerlink

輸入 / 輸出：8 個數字輸入（24 VDC）、2 個模擬輸入（±10 V）





主要型號

Metronix BL 4102 - C

Metronix BL 4104 - C

Metronix BL 4304 - C

Metronix BL 4308 - C

Metronix BL 4312 - C

Metronix BL 4320 - C

Metronix BL 4340 - C

Metronix BL 4360W - C

Metronix ARS 2102 FS

Metronix 阿爾斯 2310 FS

Metronix ARS 2320 FS

Metronix 阿爾斯 2340 FS

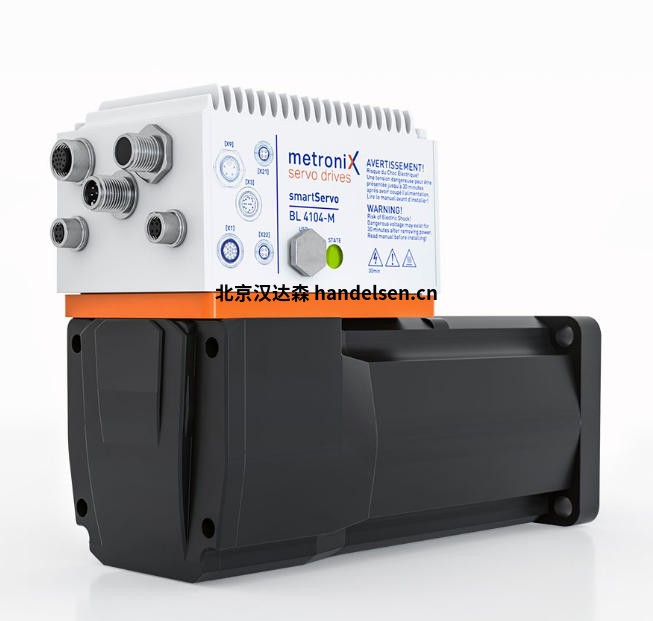

Metronix BL 4104 - M

Metronix BL 4104 - D

Metronix BL 4840 - M

Metronix BL 4840 - D

Metronix DIS-2 48/10

Metronix DIS-2 48/10 FB

Metronix DIS-2 48/10 FB FS STO
