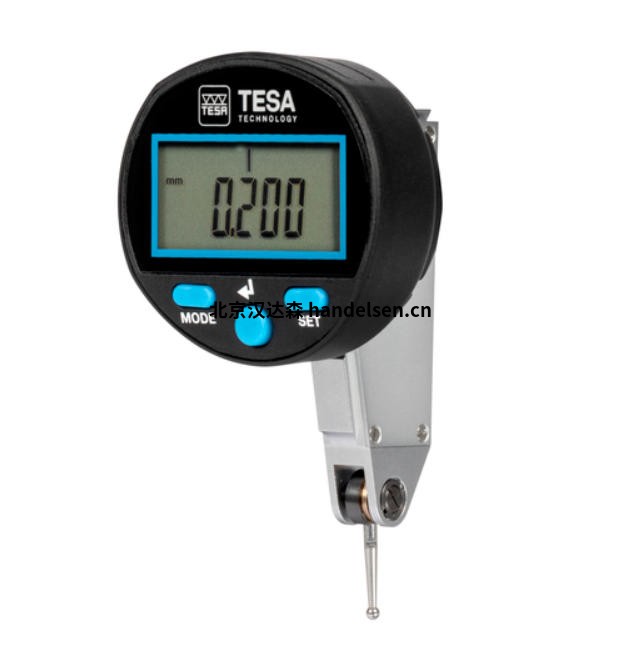

瑞士 TESA 數顯杠桿指示表01830001穩定讀數可調測量角度



產品介紹

TESA IP65 電子數顯杠桿表：集合了電子與機械式量表的技術優勢，具有專利的電感測量系統。采用模擬及數字雙重顯示，數字間隔為 0.01mm/0.001mm，可選標尺分度值為 10、20、50um/1、2、5um。防護等級達到 IP65，可防水防冷卻液。支持公英制制式轉換，配備外接電源及 RS232 數據輸出接口，顯示模式有標稱 / 最小 /- 最小等，還具有自動關閉電源功能，與所有的 TESATAST 配件兼容。

TESA DIGICO 12 普通型號：表盤直徑 44mm，防護等級為 IP65，帶外接電源的數據輸出 RS232 接口，采用電感測量系統。可以在 “絕對”（ABS）和 “相對”（REL）測量模式間選擇，數字顯示，可在 ±200mm 內預置任何值，可切換測量方向，直接公英制轉換，具有自動斷電功能。



優點

精度高：如 TESA IP65 電子數顯杠桿表，數字間隔為 0.01mm/0.001mm，可選標尺分度值達 1um，能滿足高精度測量需求。

功能多樣：TESA DIGICO 12 普通型號具備多種測量模式，可切換測量方向、進行公英制轉換等，還能在一定范圍內預置值。TESA IP65 電子數顯杠桿表有多種顯示模式，方便用戶不同需求。

防護性能好：TESA IP65 電子數顯杠桿表和 TESA DIGICO 12 普通型號防護等級均達到 IP65，可在惡劣的車間環境中使用。

使用方便：TESA IP65 電子數顯杠桿表具有自動關閉電源功能，節省電量。且數顯方式讀數直觀，操作相對簡便。



應用領域

機械加工：可用于測量工件的尺寸、形狀和位置公差，例如在車削、銑削、磨削等加工過程中，對工件的精度進行檢測，確保工件符合加工要求。

精密制造：在精密儀器、航空航天、電子設備等精密制造領域，對零件的高精度測量起著重要作用，可用于測量零件的微小尺寸變化和形位公差。

質量控制：作為質量控制的重要工具，可在生產線上對產品進行實時檢測，及時發現產品尺寸偏差，確保產品質量的一致性和穩定性。



DIALTRONIC 系列

技術參數

回程 回程示值誤差 (MPEh): 2 µm

單位 mm / in

標準 尺寸: 工廠標準

執行標準: 工廠標準

最大允許誤差 全量程示值誤差 (MPEtot, 芯軸伸及縮): 4 µm

全量程示值誤差 (MPEe, 芯軸回縮): 3 µm

重復性 示值重復性誤差 (MPEr): 1 µm

分辨力 0,001 mm / .00005 in

材質 殼體: 金屬

測針球尖: 硬質合金

尺寸 測針安裝螺紋: M1.4

防護等級 IP54

備注 如果測針的位置平行于工件表面 （左圖），則 1.1 比率是準確的。因此，讀數不需要任何修正。在相反的情況下（右圖），杠桿的有效長度發生變化。然后必須校正讀數。關于這方面，請參考用戶手冊。



安裝在量具上的標準測針可以用具有相同或不同球直徑的測針替換，前提是測針的標稱長度保持不變。

發貨包含 杠桿指示表，安裝有 Ø 2 mm球尖的測針

測量報告

使用手冊

數據輸出 Bluetooth®



主要型號

TESA Technology 01830001

TESA Technology 01830002

TESA Technology 01810005

TESA Technology 01810010
