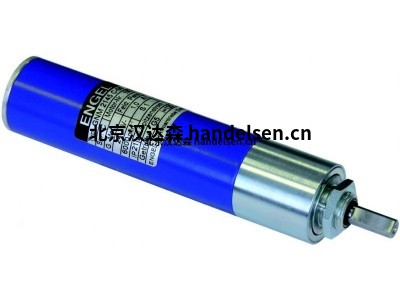

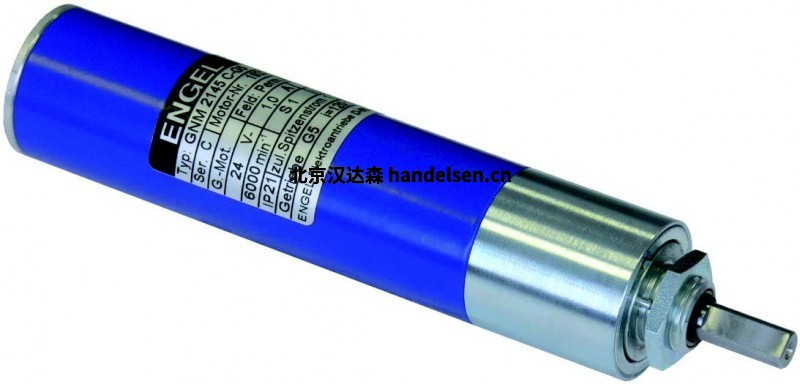

ENGEL永磁場刷德國進口 DIN 43650
帶永磁場的刷 極直流電機。拆下蓋板可訪問畫筆支架開口。帶4個線程
的法蘭安裝(見繪圖)。
電機還配有直流塔喬發電機和/或增量編碼器。
電機還可用于保護 IP 54 和/或設備插頭 DIN 43650。
設計與剎車保護IP 54和電纜連接。
一般數據
額定速度 3000.0 分鐘-1
名義電壓 24 V
額定電流 3.1 A
一般數據
額定速度 3000.0 分鐘-1
名義電壓 24 V
額定電流 4.1 A
名義權力 75.0 W
操作模式 S1
保護程度 IP 41
旋轉方向 倒車
連接類型 弗雷·安施盧斯利森
類型 即時B14
直徑 55.0 毫米
長度 147.5 毫米
機械數據
慣性的大規模時刻 0.0421 ·10-3千克米2
名義扭矩 0.239 Nm
最大連續扭矩 0.27 Nm
開始扭矩 1.5 Nm
每個扭矩的速度變化 19.0 N-1厘米-1分鐘-1
機械時間恒定 8.4毫秒
摩擦扭矩 0.035 Nm
轉子重量 0.42 千克
FR(允許徑向軸負載) 100.0
F一(允許軸軸負載) 40.0
電氣數據
電樞抵抗 0.69 Ω
錨感應 0.94 mH
終端阻力 0.9 Ω
電壓恒定 7.06分鐘-1
扭矩常數 0.067 尼姆/A
啟動電流 26.0 A
最大峰值電流 43.0 A
電時間恒定 1.04毫秒
熱數據
最大環境溫度 40.0 °C
絕緣類 F
熱時間恒定 F分鐘
溫度上升而不冷卻 3.3 K/W
可選持有制動器 B 5.12
名義電壓 24 V
額定電流 0.3 A
統計。 制動扭矩(電機軸) 0.5 Nm
每小時切換次數最多 2000.0 Nm
名義權力 55.0 W
操作模式 S1
保護程度 IP 41
旋轉方向 倒車
連接類型 弗雷·安施盧斯利森
類型 即時B14
直徑 55.0 毫米
長度 121.5 mm
機械數據
慣性的大規模時刻 0.0296 · 10-3千克米2
名義扭矩 0.175 Nm
最大連續扭矩 0.2 Nm
開始扭矩 0.96 Nm
每個扭矩的速度變化 33.0 N-1厘米-1分鐘-1
機械時間恒定 10.1 ms
摩擦扭矩 0.025 Nm
轉子重量 0.3 kg
FR(允許徑向軸負載) 100.0
FA(允許軸軸負載) 40.0
電氣數據
電樞抵抗 1.05 Ω
錨感應 1.4 mH
終端阻力 1.4 Ω
電壓恒定 6.69 min-1
扭矩常數 0.064 Nm/A
啟動電流 17.1 A
最大峰值電流 31.0 A
電時間恒定 1.0 ms
熱數據
最大環境溫度 40.0 °C
絕緣類 F
熱時間恒定 F分鐘
溫度上升而不冷卻 3.9 K/W
可選持有制動器 B 5.12
名義電壓 24 V
額定電流 0.3 A
統計。 制動扭矩(電機軸) 0.5 Nm
每小時切換次數最多 2000.0 Nm
主要型號：
GNM 2130C
GNM 2145C
GNM 2636A
GNM 2670A
GNM 3125
GNM 3150
GNM 3175
GNM 4125A
GNM 4150A
GNM 4175A
GNM 5440E
GNM 5480E
GNM 8035/4
GNM 8070/4
GNM2145C?G1.3
GNM2130C-G5
GNM2145C-G5
GNM2636A-GP48.2
GNM2670A-GP48.2
GNM3125-GP48.2
GNM3150-GP48.2
GNM3150-GP48.3
GNM3175-GP48.3
GNM4175A-GP48.3
GNM5480E-GP80
GNM2145C?G1.3
GNM2145C-G5
GNM2636A-GP48.2
GNM2670A-GP48.2
GNM3125-GP48.2
GNM3150-GP48.2
GNM3150-GP48.3
GNM3175-GP48.3
GNM4175A-GP48.3
GNM5480E-GP80
GNM2145C-G1.3
GNM2636A-G1.4
GNM3150-G2.6
GNM4150A-G3.1
GNM5440E-G3.1
GNM2145C-G1.3
GNM2636A-G1.4
GNM3150-G2.6
GNM4150A-G3.1
GNM5440E-G3.1
VGM3125
VGM3150
VGM3175
VGM5440
VGM5480
VGM8035/4
VGM8070/4
