德國Bosch Rexroth重載型液壓缸CDM1系列

德國Bosch Rexroth重載型液壓缸CDM1系列
產品簡介：
  系列 M1

王春風 QQ：2853369886   手機：13552869098 電話：010-64717020-112 傳真：010-84786709-666 郵件：sales22@handelsen.cn

  組件系列 2X
  額定壓力 160 bar
  活塞- Ø 25 … 200 mm
  活塞桿-Ø 14 … 140 mm
  行程長度可達 3000 mm

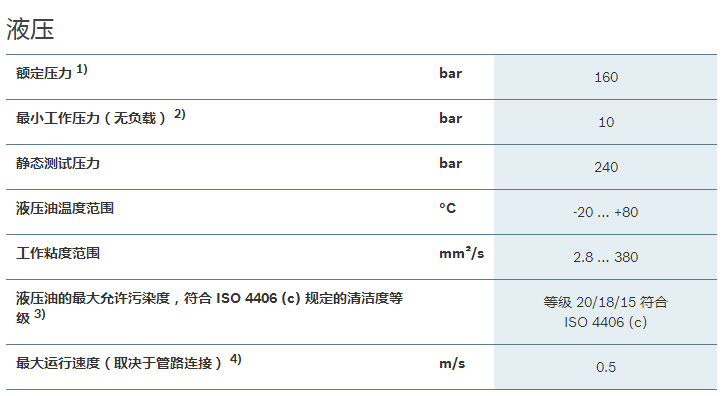

產品參數：
1)    可應要求提供
2)    柱塞直徑 25 … 125 mm
3)    訂貨時始終以明文標注“XV”尺寸，單位為 mm（參見訂貨示例）
4)    柱塞直徑 63 … 200 mm
5)    不用于 MF2；MF4
6)    柱塞直徑 50 … 200 mm
7)    柱塞直徑 40 … 200 mm
8)    柱塞直徑 40 … 80 mm，僅支持位置 11
9)    柱塞直徑 63 … 200 mm，僅支持位置 11
10)    柱塞直徑 125 … 200 mm，僅支持位置 11
11)    活塞桿直徑 14 … 110 mm
12)    活塞桿直徑 22 … 140 mm
13)    底板不適用于管螺紋 (ISO 1179-1)
14)    用于 SL 和 SV 閥（液控單向閥）的底板
請注意： 密封件設計 T 和 S 不用于靜態保壓功能！
15)    每個柱塞直徑只能用于大的活塞桿直徑
16)    樣本中的所有圖形表示均顯示位置 1。
17)    訂貨時始終以明文形式指定活塞桿延長尺寸“LY”mm（請參閱訂貨示例）

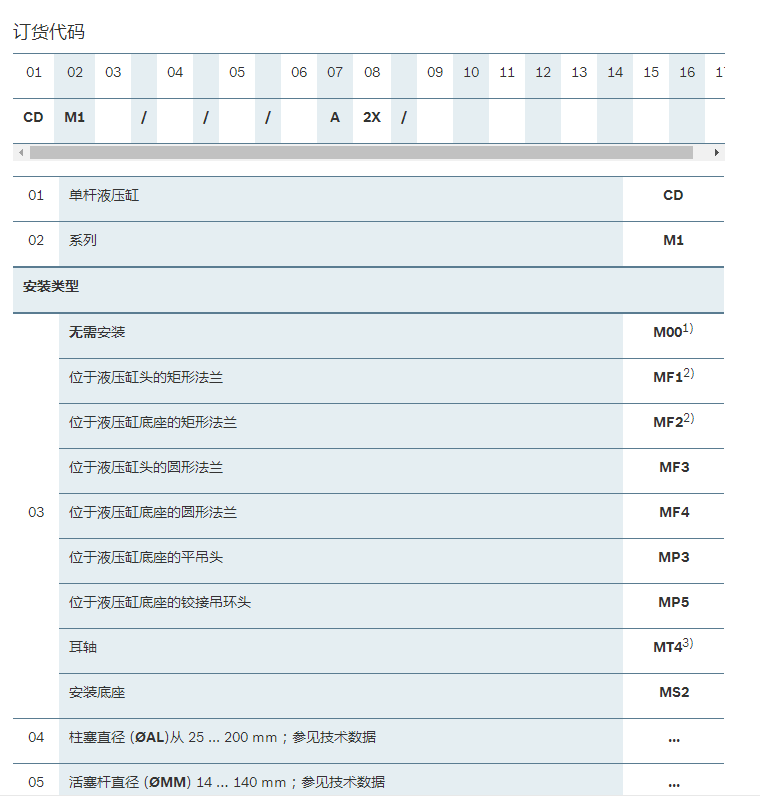

訂貨示例：
CDM1MT4/50/28/550A2X/B11CGDMWW, XV = 175 mm
CDM1MF3/200/140/950A2X/B11CHKAWW
注意事項：
系列 1X 的備件液壓缸
更換系列 2X 時，還必須更換支架（耳軸）！
