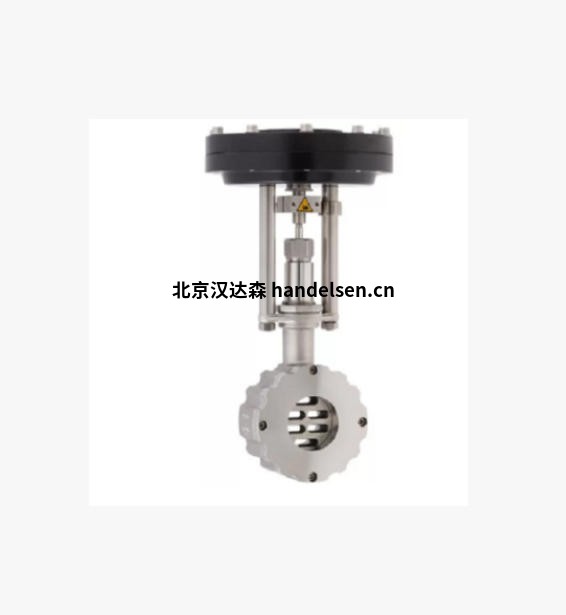

Schubert & Salzer滑動式閥門8021低耗高流量的工業流體控制優選
編號：4021381
張文萍
QQ：2335451726
手機：18510570918
電話：010-64714988-197
傳真：010-84786709-667
郵件：sales96@handelsen.cn |
 |
 |
結構設計
閥芯結構：由閥體和可移動閥芯組成，閥芯上有特殊節流裝置，該裝置由兩個相互滑動并密封的開槽盤構成，通過改變流動橫截面實現流量精確調節。
整體結構：采用短設計和對夾式等結構，尺寸緊湊、重量輕便。如 DN150 的滑動閘閥僅重 15kg，相比相同規格的截止閥，重量大幅減輕。
技術參數
通徑范圍：GS1 系列為 DN15-DN150，GS3 系列為 DN15-DN250，GS4 系列為 DN25-DN250。
壓力范圍：GS1 系列公稱壓力為 PN10/40；GS3 系列為 PN10/40、PN100；GS4 系列中，DN25-DN80 為 PN160、ANSI#900，DN100-DN150 為 PN100、ANSI#600，DN200-DN250 為 PN40、ANSI#300。
溫度范圍：流體溫度通常為 - 60°C 至 350°C。
材質：本體材質有不銹鋼 1.4408、碳鋼 1.0619 等，蓋板材質常有不銹鋼 1.4404。
性能特點
低能耗：行程短且節流元件驅動力小，驅動力僅為同規格截止閥的 10% 左右，可搭配更小的執行器，能耗較低。
高流量能力：Kvs 值高，流量能力強，能滿足較大流量的控制需求。
密封性好：壓差會將活動盤壓在固定盤上，密封效果優異，符合 TA-Luft 2021 要求，可實現低泄漏。
運行安靜：工作過程中噪音低，不會產生較大聲響。
響應速度快：具有高動態性能，能快速響應控制信號，開關容量高，開關時間極短。
連接與定位
連接方式：采用中間法蘭設計，也有晶圓型等設計，部分規格符合 DIN EN 1092-1 form B 或 ASME B16.5 RF 法蘭標準。

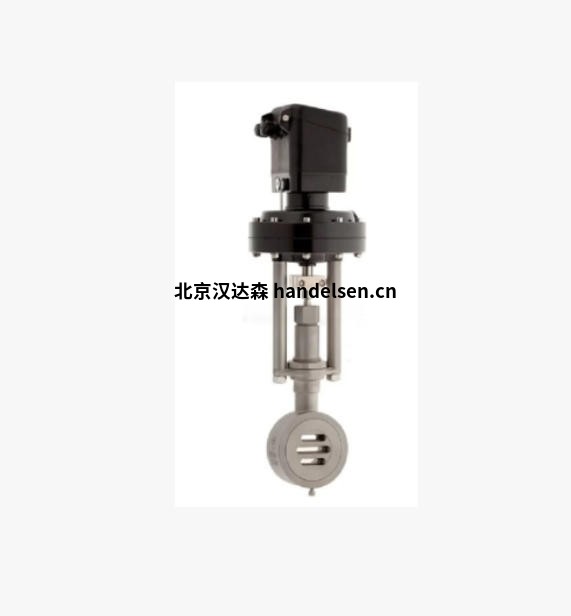

定位器：標配集成定位器，有數字定位器 8049 型（支持 2 線、4 線制，具防爆功能和 IO-link 接口，集成過程控制器 IPC）和氣動及電動氣動定位器 8047 型（2 線制，有防爆版，安裝符合 NAMUR 標準）。
應用領域：適用于化工、石油、天然氣、制藥、食品加工等行業?？捎糜诳刂聘鞣N化學原料、蒸汽、氣體等介質的流量，也可用于管道輸送中的流量調節和截?cái)唷?/div>
